Ensaio de Pressão em Alta Temperatura NBR 60884-1 item 30.1 fig 41

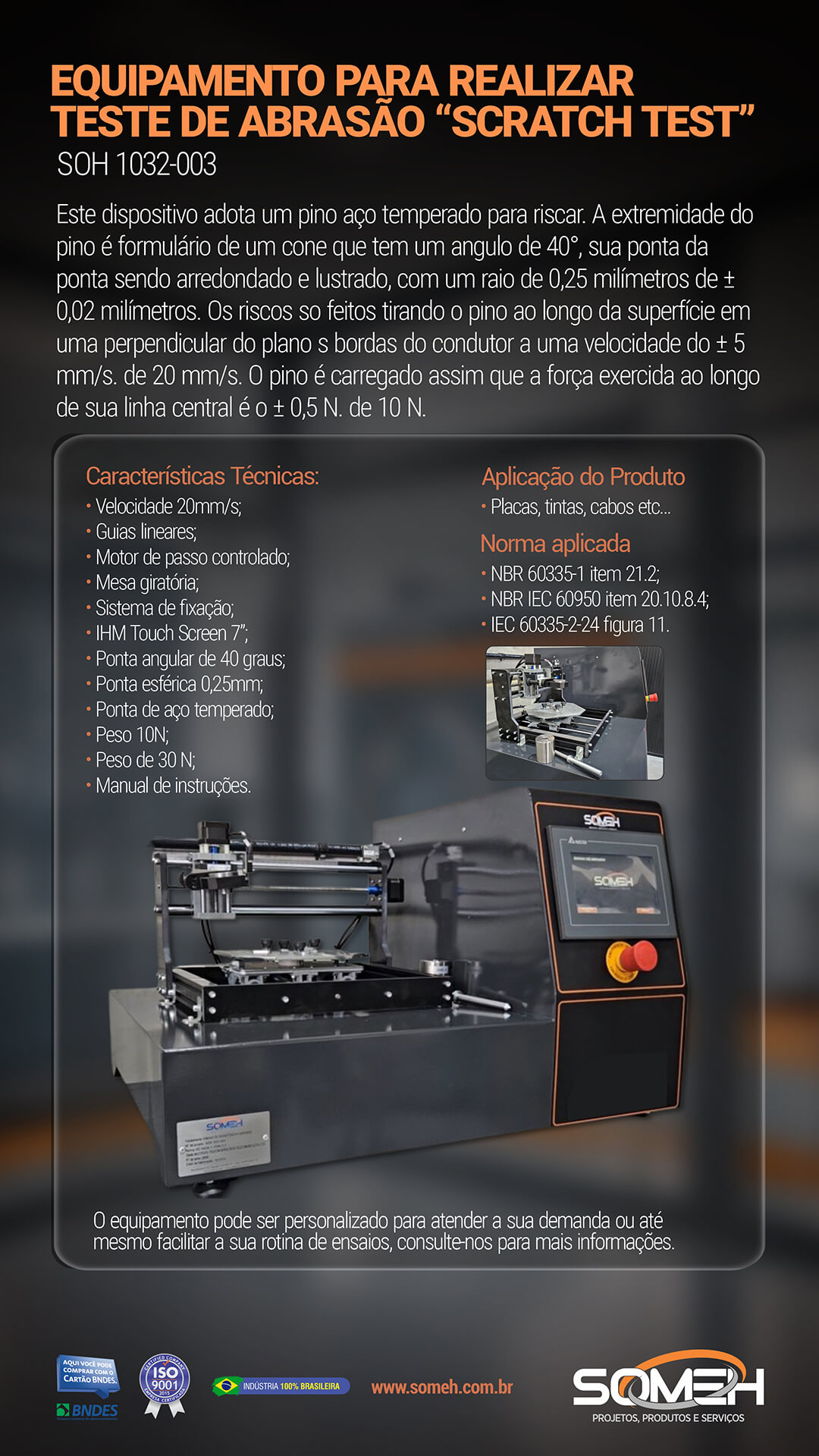

Este dispositivo adota um pino aço temperado para riscar. A extremidade do pino é formulário de um cone que tem um ângulo de 40°, sua ponta da ponta sendo arredondado e lustrado, com um raio de 0,25 milímetros de ± 0,02 milímetros. Os riscos são feitos tirando o pino ao longo da superfície em uma perpendicular do plano s bordas do condutor a uma velocidade do ± 5 mm/s. de 20 mm/s. O pino é carregado assim que a força exercida ao longo de sua linha central é 0 ± 0,5 N. de 10 N.
PARÂMETROS TÉCNICOS:
> Velocidade 20 mm/s;
> Guias lineares;
> Motor de passo controlado;
> Mesa giratória;
> Sistema de fixação;
> IHM Touch Screen 7”;
> Ponta angular de 40 graus;
> Ponta esférica 0,25 mm;
> Ponta de aço temperado;
> Peso 10 N;
> Peso de 30 N;
> Manual de instruções
NORMA APLICADA
> NBR 60335‑1 item 21.2;
> NBR IEC 60950 item 20.10.8.4;
> IEC 60335‑2‑24 figura 11.
